| Tempat asal: | Cina |
| Nama merek: | JCX |
| Sertifikasi: | CE ISO |
| Nomor model: | cz purlin mesin pembuat gulungan |
| Kuantitas min Order: | 1 SET |
|---|---|
| Harga: | USD27990-USD33599PER SET |
| Kemasan rincian: | Paket standar layak laut: ditutupi dengan film plastik, dipasang pada wadah 40'gp |
| Waktu pengiriman: | 20 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union |
| Menyediakan kemampuan: | 50 set per bulan |
| Aplikasi: | Panel Konstruksi | Decoiler: | 5 ton |
|---|---|---|---|
| Warna Mesin: | Disesuaikan | Pelabuhan ekspor: | Pelabuhan Tianjin |
| Ketebalan bahan: | 1,5-3,0mm | Cocok untuk diolah: | Baja glavanis |
| Bahan rol: | GCR15 ATAU CR12 | Penggunaan: | Purlin C atau Z berat |
| Kapasitas produksi: | 20M/min tanpa meninju |

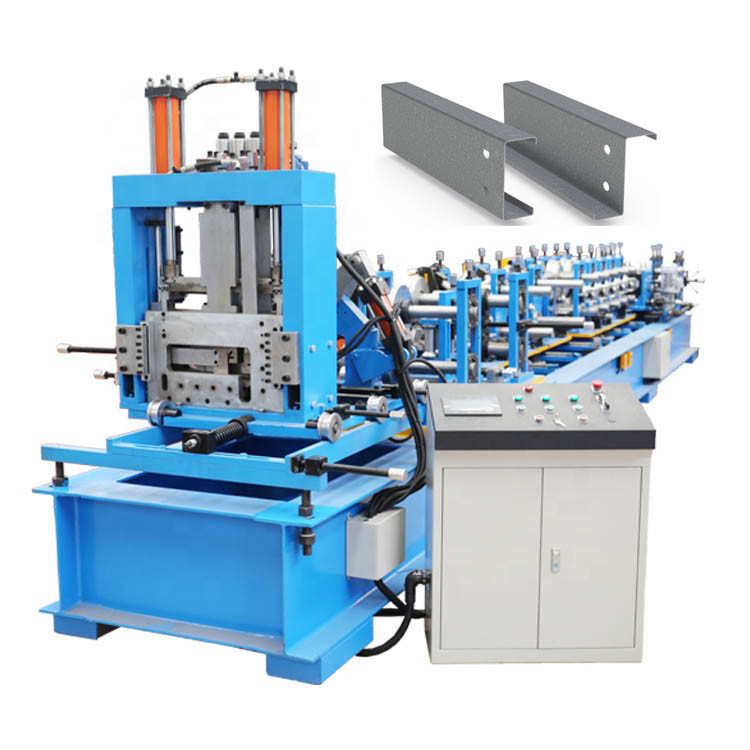

Mesin roll forming purlin tugas berat C/Z yang dapat dipertukarkan sepenuhnya otomatis
Mesin roll forming C / Z otomatis ini adalah peralatan professtional untuk membuat purlin C tugas berat dan purlin Z keduanya.
Baja CZ banyak digunakan dalam purlins dan balok dinding bangunan struktur baja, dan juga dapat digabungkan menjadi rangka atap ringan, braket, dan komponen bangunan lainnya.Selain itu, dapat juga digunakan untuk kolom, balok, dan lengan dalam pembuatan lampu mekanis.

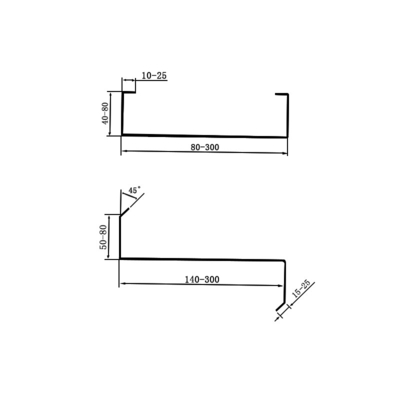

Mesin roll forming CZ purlin kami dapat membuatnya
C purlin: 80-300mm, tinggi 40-80mm.
Z purlin: 120-300mm, tinggi: 40-80mm
Membentuk kecepatan: 25m/min tergantung pada jumlah lubang meninju.
1. Terdiri dari mesin roll forming CZ purlin:
| TIDAK. | Keterangan | Kuantitas (set) | Komentar |
| 1 | Dekoiler manual 3T | 1 | |
| 2 | Perangkat pemandu | 1 | Satu unit lengkap sebagai mesin utama |
| 3 | Sistem Pembentukan Utama | 1 | |
| 4 | Sistem transmisi | 1 | |
| 5 | guillotine hidrolik | 1 | |
| 6 | Meja pendukung (3m/pcs,) | 1 | |
| 7 | Stasiun hidrolik | 1 | |
| 8 | Kotak kontrol | 1 | |
| 9 | Suku cadang dan alat | 1 | Sebagai lampiran daftar |
2. Parameter utama mesin roll forming CZ purlin:
| Barang | Konfigurasi | Deskripsi |
| Bahan baku | Bahan Pengolahan | Aluminium,PPGI, GI Sheet/Coil (Q235&Q195MPA) |
| Ketebalan bahan | 1,5-3,0 mm, dapat disesuaikan | |
| Lebar Makan | Sesuai model | |
| Lebar Efektif |
C80-300 mm dan ukuran antara rentang ini. Z140-300mm , ukuran apa pun di antara kisaran ini. Tinggi : 45-80mm Bibir: 10-20mm |
|
| Decoiler | Kapasitas | 5ton |
| Metode pengetatan |
Berjabat tangan Bagian tengah dari empat tautan ditopang secara lahiriah |
|
| Rem | Pegang ganda spindel | |
| Mesin Pembentuk Utama | Piring makan | Rol pemandu dan poros |
| Penyamarataan |
Naik 3+ ke bawah 4 rol+2 stasiun pemandu Bahan: baja grade45 # tinggi, perawatan frekuensi tinggi HRC58-62, pemesinan halus luar, dilapisi Chrome setelah pemolesan |
|
| Langkah / poros |
Poros penggerak motor: 40Cr, bahan lain 45 # baja Teknologi pemrosesan: perawatan pendinginan dan tempering HB210-230 + pemesinan kasar + penggilingan silinder + pelapisan krom keras permukaan pemolesan. |
|
| Rol |
Rol mengadopsi bantalan baja, krom permukaan 0,03-0,05mm, |
|
| Pelurusan | Sepuluh rol khusus untuk pelurusan poros CZ 2 + pelurusan stasiun 4, total 2 unit pelurus. | |
| Perangkat pemandu | Melengkapi transmisi, transmisi poros atas dan bawah dengan gigi. | |
| Rantai | Metode transfer mengadopsi rantai 1,5 inci | |
| Meninju |
Bawah saluran, lubang tunggal & ganda, lubang bundar Φ14mm & Φ16mm, lubang panjang: 28×16mm & 28×14mm opsional. Lubang standar adalah: 28×16mm |
|

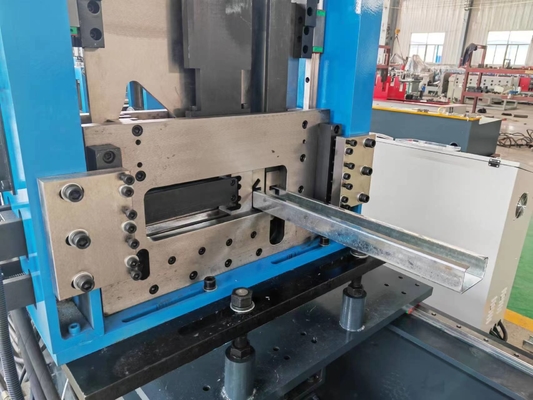

| Sistem Pemotongan | Pemotongan |
1. Jenis pemotongan baru, tidak perlu mengubah cetakan.Dari 80-300. 2. Pisau pemotong: ketebalan 20mm 3. Pasca pemotongan 4. Bahan pemotong: Cr12 |
| Motor | Motor hidrolik 22KW, motor 3 * 0,75Kw untuk mengubah ukuran | |
| Sistem pengaturan | Kotak kontrol utama | 1 set, (steker Penerbangan) |
| Mengubah cara | Ganti model: Ganti listrik (3 motor: 0,75kw) | |
| Pengontrol eksternal | 1 set, Akan lebih mudah untuk mengontrol maju dan mundur selama proses produksi dan proses debugging. | |
| Merek suku cadang utama | PLC: Delta, Layar sentuh: Weiview, Penghitung: Omron, elemen listrik: Schneider | |
| Kekuatan | 380V, 3Phase, 50Hz atau sesuai kebutuhan | |
| Stasiun hidrolik | Motor hidrolik | Jenis batang penghubung piston bintang lima luar (Ningbo Hanzhu) |
| Stasiun hidrolik | 22Kw, Volume tangki bahan bakar 500 liter | |
| Asal suku cadang utama | Katup solenoida Zhejiang Yongxin | |
| Meja habis | Q/ty | 2 set meja habis, 3m/set |
| Struktur |
Tabung persegi dilas di kedua sisi. Batang tarik empat sudut terhubung. Sekrup diperbaiki. 5 rol pembawa |
|
| Persyaratan lainnya | Bahasa | Semua operasi, teks instruksi mengadopsi bahasa Inggris |
| Penampilan | Semua sambungan solder harus dipoles dengan halus, dan cat harus diaplikasikan setelah mengikis lumpur untuk memastikan penampilan yang cantik. |

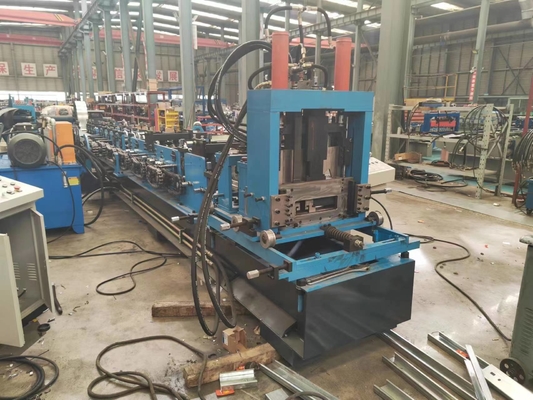

3. Beberapa sorotan dari mesin pembuat gulungan purlin AUTO CZ
4. Produk akhir purlin C dan Z untuk referensi:
5. Produk yang direkomendasikan: (jenis mesin roll forming lainnya)
Lgs framing mesin roll forming untuk villa Mesin roll forming otomatis C/Z purlin CU Omega L furring channel Mesin Roll Forming
Mesin roll forming atap lapisan ganda Mesin Clip Lock atap portabel membentuk Mesin roll forming pipa downspout persegi
Dek panel mesin roll forming 3mm Slio/tangki air mesin lembaran bergelombang EPS/rockwoll Z lock sandwich panel line
6. Tanya Jawab
T. Apakah saya akan menerima mesin yang bagus?Sama dengan keinginanku?
J: Ya pak/bu.Kami akan mengerjakan mesin sesuai dengan gambar profil Anda.Tentang gambar profil, kami akan mengkonfirmasi dengan Anda lagi sebelum memproduksi mesin Anda.Kemudian, setelah mesin selesai, kami akan menguji mesin dan menjamin mesin yang Anda terima adalah mesin yang bagus.Karena setelah Anda puas dengan mesinnya, lalu Anda membayar saldo.
T. Apa yang akan Anda lakukan jika mesin rusak?
A: Kami memberikan garansi gratis 18 bulan dan dukungan teknis gratis untuk seumur hidup mesin apa pun.Jika bagian yang rusak tidak dapat diperbaiki, kami dapat mengirim suku cadang baru untuk mengganti bagian yang rusak dengan bebas, tetapi Anda perlu membayar biaya ekspres sendiri.Jika di luar masa garansi, kami dapat bernegosiasi untuk menyelesaikan masalah, dan kami menyediakan dukungan teknis selama masa pakai peralatan.
T. Apa ketentuan pembayaran Anda?
A: 1: Kami menerima 30% T/T sebagai deposit dan 70% T/T sebagai saldo sebelum pengiriman.
2: Kami menerima 100% L/C pada pandangan
3: Kami menerima pembayaran Western Union.
4: Ketentuan pembayaran lain yang ingin Anda bayar, beri tahu saya dan saya akan memeriksa dan membalas Anda.
