| Tempat asal: | hebei |
| Nama merek: | JCX |
| Sertifikasi: | CE ISO |
| Nomor model: | MESIN FRAMING BAJA LGS C89/140 |
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | 43,000-45,000USD/set |
| Kemasan rincian: | Paket atau paket layak LAUT 20GP dengan kotak kayu jika LCL dengan barang lain |
| Waktu pengiriman: | 30-60 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 1000 set per tahun |
| Dimensi mesin (L * W * H): | 4000mm X800mm X1800mm | Bobot: | sekitar 3050kgs |
|---|---|---|---|
| Layanan Garansi: | 12 bulan dan layanan umur panjang | warna mesin: | sebagai permintaan pelanggan |
| tipe pemotongan: | Sistem pemotongan Hidrolik Automaitc | Sistem Kontrol PLC: | Sistem kontrol PLC Otomatis Penuh |
| Menyoroti: | Mesin Roll Forming Baja Ringan JCX,Mesin Roll Forming Baja Ringan PLC,Mesin Roll Forming Bingkai PLC |
||

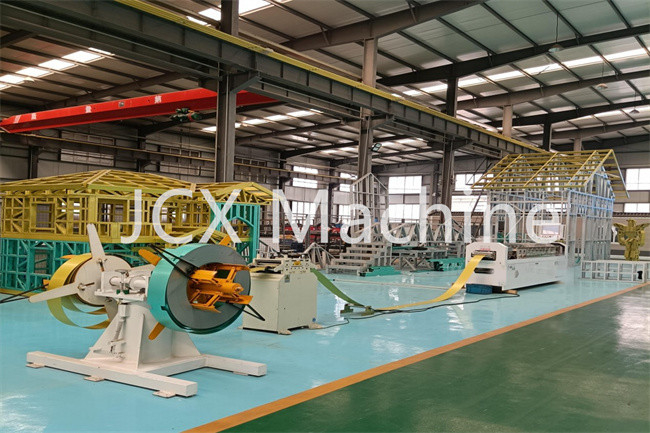

Bule Color Automatic C70 C89 C92 Light Gauge Steel Framing Roll Forming Machine untuk villa
1).Uncoiler kepala tunggal vertikal otomatis: 1 set
a.Menggunakan desain pengencangan tangan, Coil ID: 460mm-520mm, coil OD: 1400mm, Memuat: 2000kg
b.Frekuensi konversi otomatis uncoiling
c.Power: 2.2KW
2).Bingkai: Menggunakan pengelasan pelat baja, anil keseluruhan untuk perawatan stres, untuk memastikan penggunaan jangka panjang tanpa deformasi.Mengadopsi pemrosesan pusat mesin CNC untuk memastikan akurasi dimensi.
3).Lengkungan: lengkungan utama adalah struktur kotak, kotak adalah pemrosesan pusat mesin CNC, lengkungan tambahan adalah struktur independen.
4).Rollingmould: Cr12Mov die steel, setelah vakum mengeras HRC60-62 ° untuk memperbaiki lubang dan ujung wajah, bubut CNC menyelesaikan permukaan roller.
5).Sumbu utama: baja perkakas 40Cr, pendinginan dan perlakuan panas temper, finishing penggilingan eksternal.
6).Sistem penggerak: Motor servo dan hubungan peredam, antara roda dengan operasi perendaman oli gigi gigi keras yang presisi, untuk memastikan waktu servis yang lama.
7)..Sistem hidrolik
sebuah.Struktur penyimpanan energi, hemat energi, dan perlindungan lingkungan
b.Komponen hidrolik: Produk Jerman Bosch Rexroth
8).meninju cetakan
Bahan model die menggunakan baja perkakas S45C, sisipan cetakan dengan baja berkualitas tinggi D2 atau SKD11, bagian cetakan dengan produk beras Jepang.
9).Bagian listrik
sebuah.Pengontrol gerak impor asli dan PLC
b.. Komponen tegangan rendah merek internasional kelas satu
10).printer inkjet CNC
sebuah.Konfigurasi printer inkjet elektronik berbasis pelarut berkualitas tinggi kelas industri, tulisan cetak jelas dan padat, mudah dipasang
b.Tinta berbasis pelarut umum, mudah dibeli, dan ekonomis untuk digunakan
c. Secara otomatis mencetak secara otomatis yang dihasilkan oleh perangkat lunak desain, tanpa campur tangan manusia
d.Sistem kontrol dapat menambahkan informasi tambahan apa pun, seperti, nama perusahaan, logo, situs web, dan sebagainya.
Total 8 unit kerja, tetapi kami juga dapat menambahkan punching dies sebagai kebutuhan Anda.
Parameter mesin pembingkaian c89 lgs
| Parameter dasar peralatan C89 | |
| Bahan yang cocok | G300-G550 berlapis seng, berlapis aluminium-seng |
| Ketebalan bahan | 0.75-1.2mm |
| Lebar bahan: | 182mm |
| Kecepatan garis maksimum | Kira-kira 2800m/jam |
| Efisiensi produksi umum | 300-700 m/jam |
| Daya unit utama | 7.5Kw |
| Voltase | 380V/50Hz/3fase |
| Kekuatan hidrolik | 5.5Kw |
| Daya total peralatan | 14.5Kw |
| Volume silinder hidrolik | 120L |
| Pengendali jarak jauh unit utama | Mode standar |
| Meninju mati |
Lubang lesung pipit, potongan talang, takik web, potongan bibir, Lubang servis, swage, geser, lubang baut |
| Akurasi lesung pipit | +/-0.5mm |
| jet tintapencetak | Standar (disesuaikan dengan kebutuhan pembeli) |
| Ukuran mesin: | Tentang 4.0m * 1.0m * 1.5m |
| Berat mesin: | Sekitar 3050kg |
| Warna mesin | Biru, Oranye, Hijau, Hitam (bisa custom) |
| Decoiler | Daya: 1.5kw, memuat berat: 2000kg, Otomatisdecoiling |
| TIDAK. | Keterangan | Kuantitas (mengatur) | Komentar |
| 1 | 3 T Electric2 in 1 Decoiler Dan Perangkat Leveling atau Decoiler kepala ganda sebagai opsional | 1 | Letakkan gulungan dan luruskan gulungan |
| 2 | Transmisi dan sistem hidrolik | 1 | Sabuk baja induksi |
| 3 |
Mesin Roll Forming C89 |
1 | mesin utama |
| 4 | Sistem cetak ganda | 1 | 1 set, dua pcs |
| 5 | Sistem pengaturan | 1 |
|
| 6 | Tabel Kehabisan Mesin | 1 | Menggambar, Anda dapat memproduksi sendiri setelah Anda mendapatkan mesin |
| 7 | Suku cadang dan kotak alat | 1 | Set lengkap suku cadang yang diperlukan |
Sistem pengaturan:
| Merek PLC |
Mitsubishi | Merek JEPANG |
| Merek tegangan rendah/saklar/encoder/tombol | Schneider | Merek PRANCIS |
| Perangkat lunak desain | Titik BD | Harus VERTEX BD |
| Kontrol perangkat lunak mesin | Program pengembangan diri | Kami memiliki paten tentang teknologi ini |
| Dapat mendukung internet atau tidak | Dapat mendukung internet | Jika Anda membutuhkan Remote control, tolong kontrakkan saya, itu perlu disesuaikan |
Aplikasi:
Mesin pembingkaian baja lgs kami dapat membuat atap rumah, lantai, dinding, rangka semua.
Sistem pelumasan otomatis
Kontak Person: Celina Li
Tel: +8615128751166
