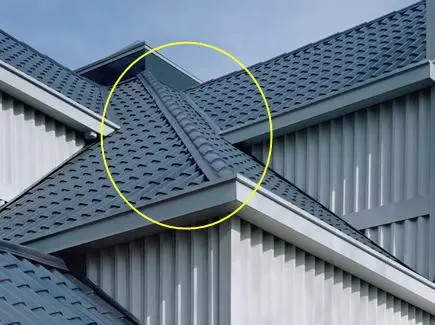

Atap flashing ridge capping roll membentuk mesin

Mesin pembentuk pintu rana Cold Roll

Uncoiler buatan manusia-Roll membentuk mesin-compture sistem kontrol-sistem kontrol hidrolik-bentuk pemotong

1. Alur Kerja dan Tata Letak:

2.Parameter teknikdari jalur pemrosesan:

1).Dekoiler:

Jenis: manual;

Min Bahan Inner Dim: 450mm;

Lebar Kumparan Maks: 200mm;

Berat Kumparan Maks: 3000Kgs.

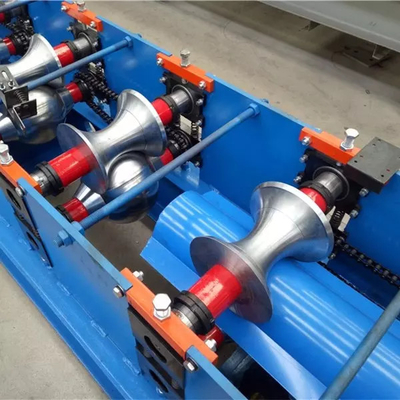

2)Sistem pembentukan:

Dimensi mesin: kira-kira.5800mm (panjang) ×1000mm (Lebar)×900mm (Tinggi);

Berat Mesin: sekitar 4,8 T;

Daya (kw): 4 kw;

Jumlah Langkah Pembentukan: 12 langkah;

Poros Materila: 45 # baja;

Diameter Luar Poros: 70mm;

Bahan Rol: Baja No.45 bermutu tinggi;

Perawatan Bahan Rol: Perlakuan panas;

Tipe Transmisi: Rantai 1.5';

Jenis penyesuaian pengumpanan mesin: Manual;

Kecepatan Formint: 0-15m / mnt;

Tegangan Motor: 380V atau permintaan pelanggan;

Struktur Rangka: tipe pelat baja yang dilas;

Penyesuaian Level Mesin: Ya;

Penghitung Panjang: Ya;

Punch hole: sesuai gambar di atas;

3)Sistem pemotongan:

Bahan Balde: Cr12;

Perawatan: Perlakuan panas;

Daya stasiun hidrolik: 4 kw;

Tekanan Hidrolik: sekitar 10MPa;

Toleransi Pemotongan: ±1.5mm;

4)Sistem pengaturan:

Tipe dan Merk PLC: Panasonic;

Layar Sentuh (ya/tidak): Ya;

Pengukuran panjang otomatis: Ya;

Pengukuran kuantitas otomatis: Ya;

Daftar panjang dan kuantitas: Ya;

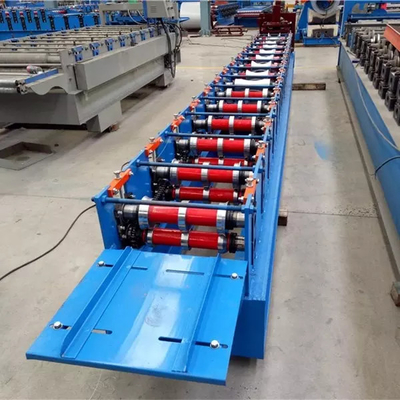

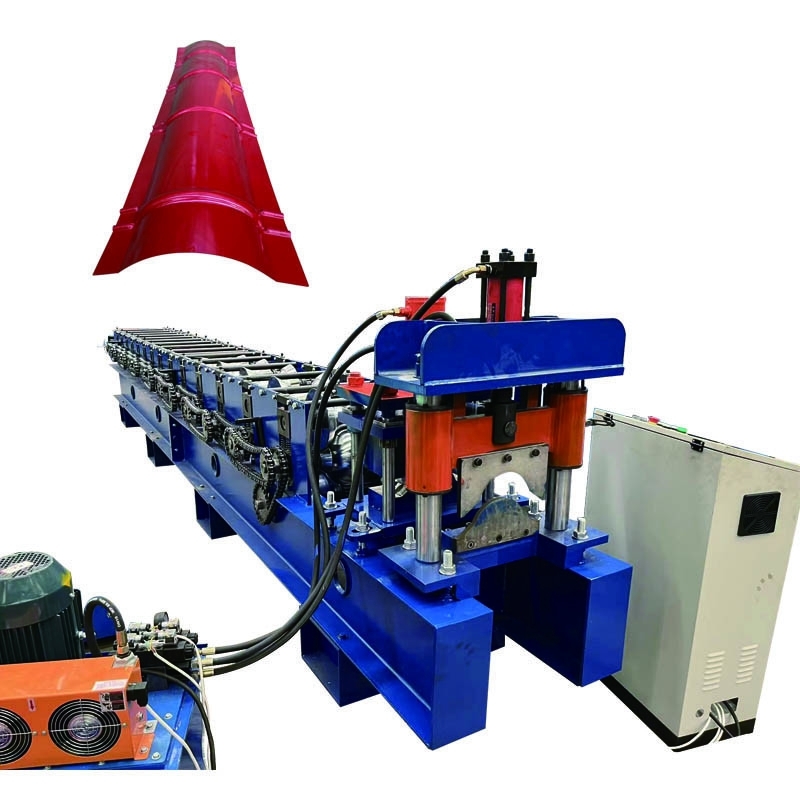

3. Gambar mesin untuk referensi:
